LLA彈性輪胎聯軸器

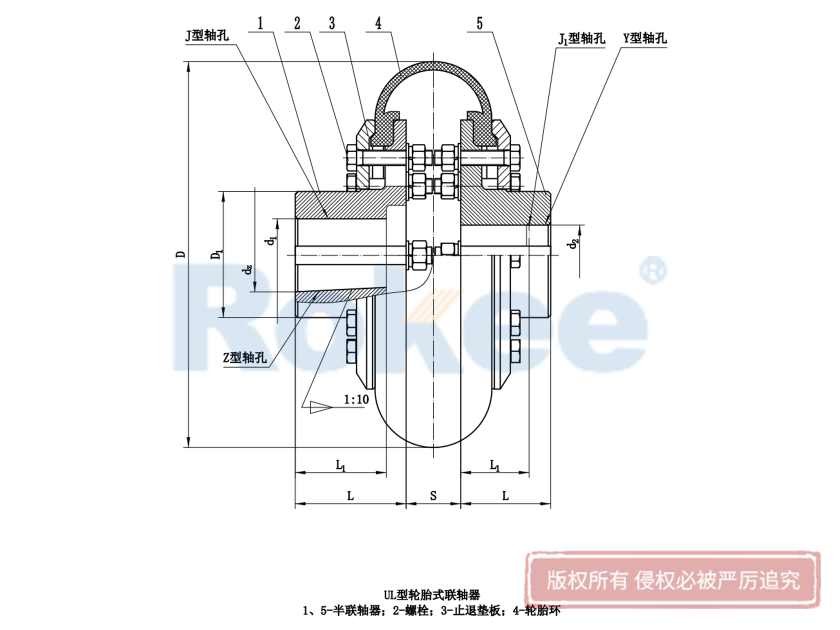

LLA彈性輪胎聯軸器的設計利用兩個半聯分別與彈性輪胎體的兩側通過內部壓板及螺栓壓緊聯接，可以很方便地更換彈性輪胎體。
LLA彈性輪胎式聯軸器基本參數
| 型號 | 輪胎體型號 | 公稱轉矩 Tn N.m | 許用轉速 [n] r/min | 軸孔直徑 | 軸孔長度 | D | D1 | S | 轉動慣性 kg.m2 | 質量 kg | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 d2 | Y | J J1.Z 型 | ||||||||||
| L | L | L1 | ||||||||||
| LLA1 | LTA1 | 10 | 5000 | 6 | 16 | - | - | 63 | 20 | 4 | 0.0004 | 0.35 |
| 7 | ||||||||||||
| 8 | 20 | - | - | |||||||||
| 9 | ||||||||||||
| 10 | 25 | 22 | - | |||||||||
| 11 | ||||||||||||
| LLA2 | LTA2 | 20 | 5000 | 12 | 32 | 21 | - | 100 | 36 | 8 | 0.005 | 1.33 |
| 14 | ||||||||||||
| 16 | 42 | 30 | 42 | |||||||||
| 18 | ||||||||||||
| 19 | ||||||||||||
| LLA3 | LTA3 | 80 | 4000 | 20 | 52 | 38 | 52 | 135 | 48 | 12 | 0.022 | 3.4 |
| 22 | ||||||||||||
| 24 | 62 | 44 | 62 | |||||||||
| 25 | ||||||||||||
| 28 | ||||||||||||
| LLA4 | LTA4 | 160 | 3150 | 25 | 62 | 44 | 62 | 180 | 64 | 18 | 0.071 | 7.4 |
| 28 | ||||||||||||
| 30 | 82 | 60 | 82 | |||||||||
| 32 | ||||||||||||
| 35 | ||||||||||||
| 38 | ||||||||||||
| LLA5 | LTA5 | 315 | 2800 | 30 | 82 | 60 | 82 | 210 | 80 | 18 | 0.154 | 13.5 |
| 32 | ||||||||||||
| 35 | ||||||||||||
| 38 | ||||||||||||
| 40 | 112 | 84 | 112 | 24 | ||||||||
| 42 | ||||||||||||
| 45 | ||||||||||||
| 48 | 210 | 80 | ||||||||||
| 50 | ||||||||||||
| LLA6 | LTA6 | 630 | 2500 | 40 | 112 | 84 | 112 | 265 | 100 | 24 | 0.46 | 22.6 |
| 42 | ||||||||||||
| 45 | ||||||||||||
| 48 | ||||||||||||
| 50 | ||||||||||||
| 55 | ||||||||||||
| 56 | ||||||||||||
| LLA7 | LTA7 | 45 | 112 | 84 | 112 | 310 | 120 | 28 | 0.89 | 34.8 | ||
| 48 | ||||||||||||
| 50 | ||||||||||||
| 55 | ||||||||||||
| 56 | ||||||||||||
| 60 | 142 | 107 | 142 | |||||||||
| 63 | ||||||||||||
| 65 | ||||||||||||
| 70 | ||||||||||||
| 71 | ||||||||||||
| 75 | ||||||||||||
| LLA8 | LTA8 | 60 | 142 | 107 | 142 | 400 | 150 | 38 | 3.57 | 74.3 | ||
| 63 | ||||||||||||
| 65 | ||||||||||||
| 70 | ||||||||||||
| 71 | ||||||||||||
| 75 | ||||||||||||
| 80 | 172 | 132 | 172 | |||||||||
| 85 | ||||||||||||
| 90 | ||||||||||||
| 95 | ||||||||||||
| LLA9 | LTA9 | 80 | 172 | 132 | 172 | 450 | 190 | 42 | 6.74 | 111.5 | ||
| 85 | ||||||||||||
| 90 | ||||||||||||
| 95 | ||||||||||||
| 100 | 212 | 167 | 212 | |||||||||
| 110 | ||||||||||||
| 120 | ||||||||||||
| 125 | ||||||||||||
| LLA10 | LTA10 | 100 | 212 | 167 | 212 | 560 | 230 | 52 | 17.55 | 191.3 | ||
| 110 | ||||||||||||
| 120 | ||||||||||||
| 125 | ||||||||||||
| 130 | 252 | 202 | 252 | |||||||||
| 140 | ||||||||||||
| 150 | ||||||||||||
| LLA11 | LTA11 | 130 | 252 | 202 | 252 | 700 | 280 | 70 | 54.1 | 373 | ||
| 140 | ||||||||||||
| 150 | ||||||||||||
| 160 | 302 | 242 | 302 | |||||||||
| 170 | ||||||||||||
| 180 | ||||||||||||
