扭力限制器

感謝選擇Rokee ROTL - 扭力限制器，能夠有效地避免閣下設備傳動系統中重要設備因過載而導致的損壞或者實現您其他扭力限制的場合需要。

ROTL扭矩限制器說明

• 務請在使用扭力限制器之前仔細閱讀本使用說明并特別留意重要的安全事項。
• 采取措施確保只有詳細閱讀過本使用說明書或者經過培訓的員工才能安裝，操作或者維護扭力限制器。
• 因操作扭力限制器意味著與其直接接觸，因此在動手之前請務必關閉驅動設備，并在啟動電源處設置警告標志或者直接切斷電源以有效避免人身損害。
• 通常情況下扭力限制器在出廠前已經按照訂貨要求設定好安全扭力值，因此安裝時不必再次調整可以直接安裝使用，除非使用安全力矩要求發生變動。
• 禁止擅自修改扭力限制器結構和尺寸，否則Rokee對于造成的破壞性后果不負責任。
• 禁止超范圍潤滑導致摩擦系統的失效或者減弱，因此務必了解扭力限力的結構，避免不必要的潤滑。

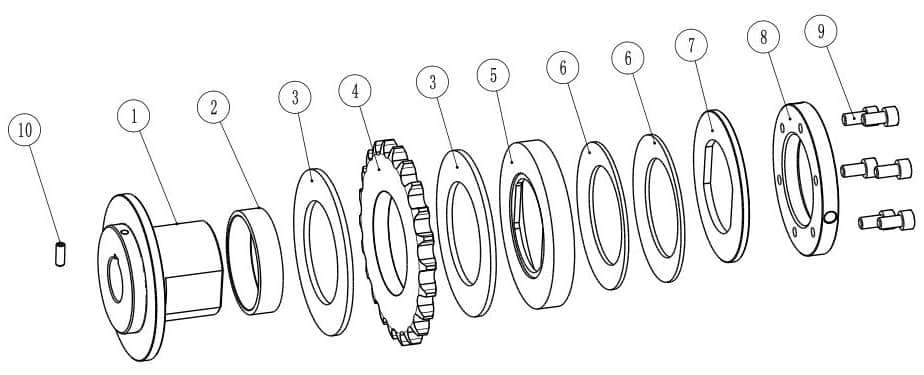

ROTL- 扭力限制器結構和組成

扭力限制器出廠時已經裝配完好。

零部件序號 （partsnumber）	數量 （quantity）	描述 （description）
①	1	主動軸套Drivehub
②	2	襯套Bush
③	1	摩擦片Frictionplate
④	1	從動零件Drivenparts
⑤	1	碟簧座Discspringseat
⑥	1-2	蝶形彈簧Bellevillespring
⑦	1	定位片Positioningplate
⑧	1	調整螺母Adjustscrew
⑨	6	內六角螺釘Soketheatcapscrew
⑩	1	緊定螺釘Postioningscrew

ROTL-扭力限制器安裝

注意：在安裝之前，請首先核對扭力限制器的型號，孔徑和待安裝軸是否一致

• 對于已經出廠設定好扭力值的扭力限制，只需檢查外觀是否臟污，損壞以及是否被油污染，確認良好后直接安裝。
• 將軸套裝入軸上正確位置，然后將軸套固定螺釘緊定，然后接入鏈條，傳動皮帶等即可正常使用。

安裝現場需要設定扭矩的情形，請遵從以下安裝及設定程序，以實現更好的性能：

• 檢查和清潔主動軸套，從動件，摩擦片，壓環等零部件及接觸面，確保不能有損傷和油污。

警告：臟污的摩擦接觸件將極大影響扭力限制器的工作性能。

• 將軸套裝入軸上正確位置，將軸套固定螺釘緊定，然后將扭力限制器固定，不能讓其轉動。
• 放松調整螺母的緊定螺釘。
• 手工順時針用力轉動調整螺母，直到用力轉不動為止（確保正式調整之前蝶形彈簧已經充分接觸且各部件之間沒有間隙）。
• 使用勾形扳手順時針繼續轉動調整螺母直到要求的角度（圈數），也即推薦的扭力值（安全打滑轉矩）。轉動的角度請參考下面的扭力調整曲線圖，請對照型號區別調整。

推薦的扳手規格

ROTL 規格	扳手規格
ROTL00	Ф35 - 60×4
ROTL01	Ф35 - 60×4
ROTLO3	Ф60 - 90×6
ROTL04	Ф90 -155×8

在調整到推薦的角度后，一般也即達到規定的安全扭力值，隨后請適當微調
調整螺母，使得壓環上的標記箭頭對準緊定螺栓，然后交替擰緊緊定螺釘。

警告：扭力限制器的調整不得大于規定的打滑力矩。

調整之前請注意區分彈簧的排列數量

ROTL規格 Type	00	01	02	03	04
蝶形彈簧數量 Quantity of the belleville spring
1TF	1	1	1	1	1
2TF	2	2	2	2	2

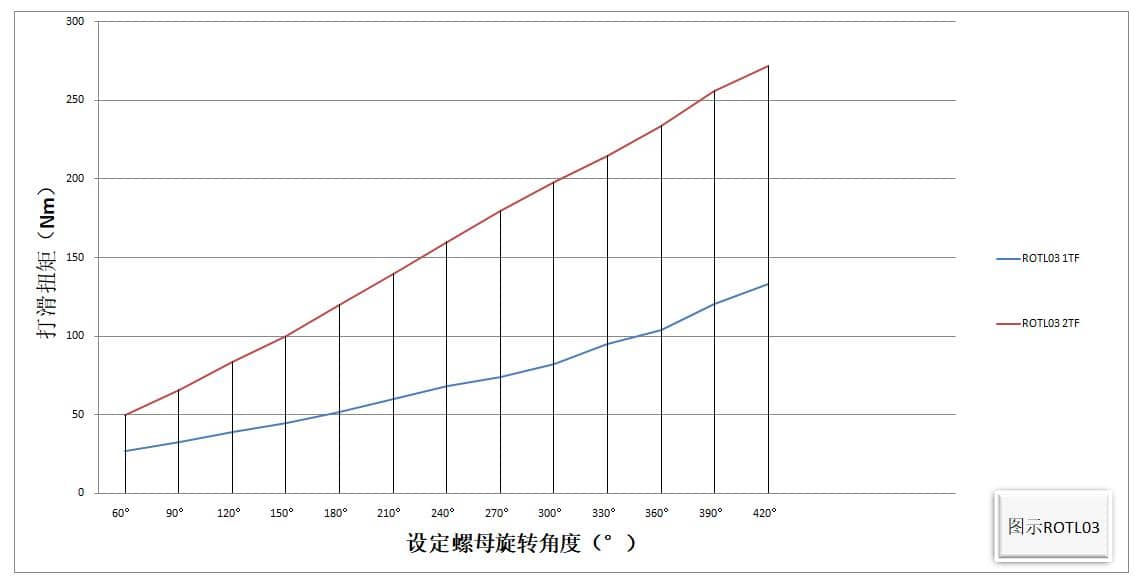

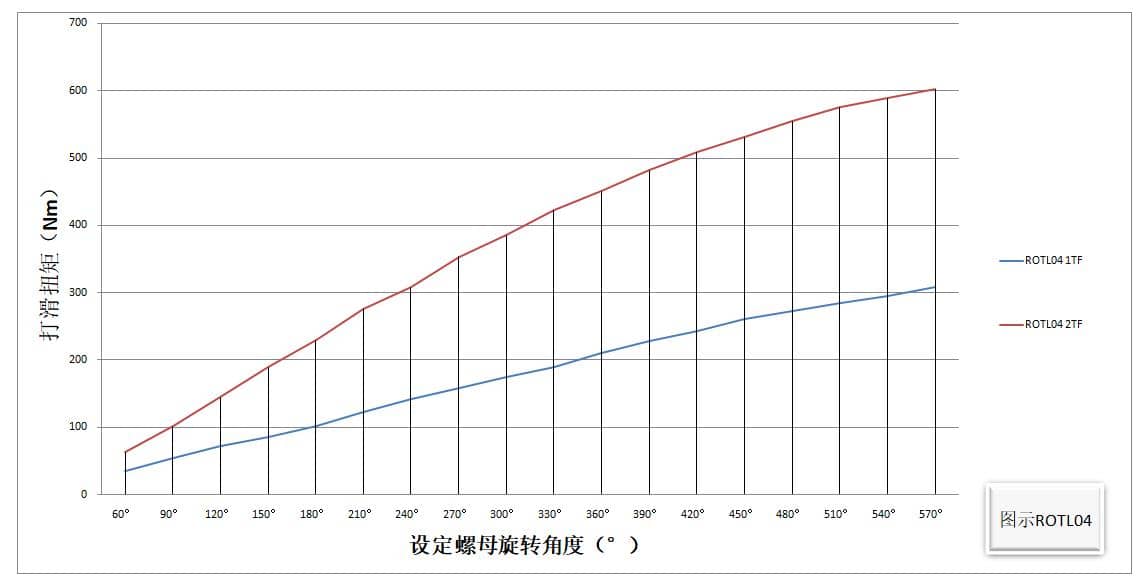

扭力調整曲線圖

警告！扭力調整曲線圖打滑力矩參照值是基于從動件是鋼質材料試驗得出。

在磨合期（摩擦元件互相適應）或者長時間不運轉亦或長期反復打滑后，設定的力矩會發生改變。繼續依照扭力曲線調整亦會出現結果偏差不準。

蝶形彈簧的排列形式
