LX/XL型星形聯軸器

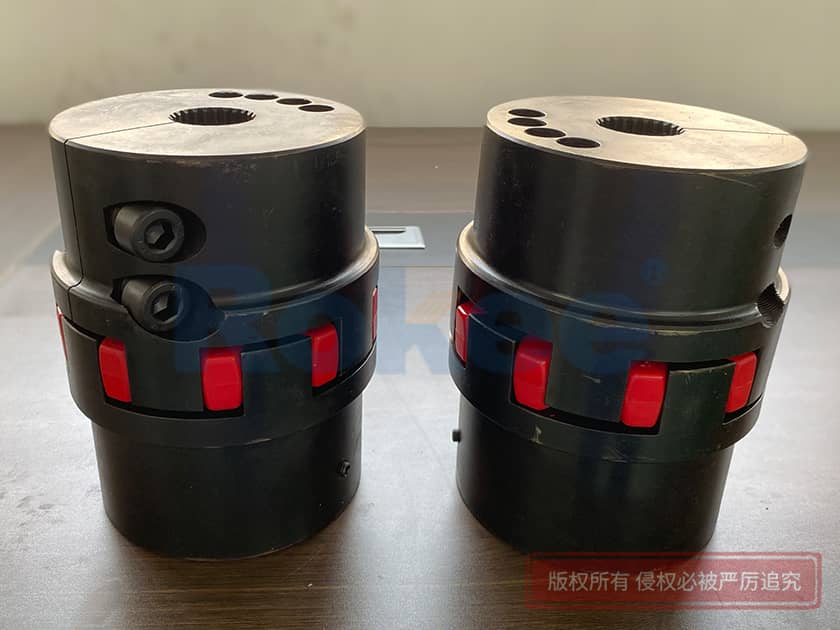

XL型星形彈性聯軸器是一種高性能聯軸器，它集中表現在標準彈性聯軸器不同結構的優點。LX星形聯軸器（XL星形聯軸器）的聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使漸開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。

XL星型聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M，軸孔6-220mm，許用轉速1800-19000r/min，工作溫度-35-+80攝氏度。LX星型聯軸器聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使漸開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。

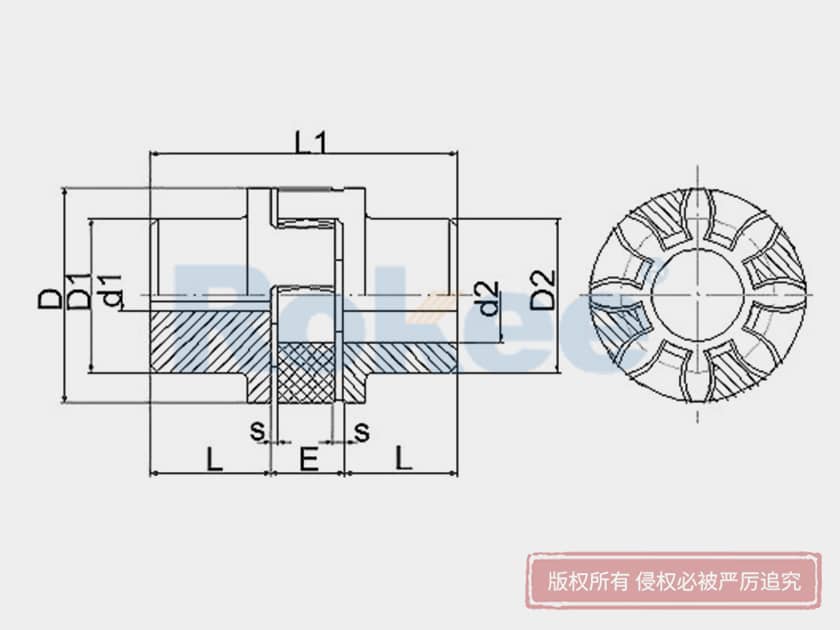

LX(XL)型星形聯軸器規格尺寸表

型號	公稱扭矩 N.m	許用轉速 rpm	軸孔直徑 dl d2 mm	軸孔長度L mm	L1 mm	D mm	D1 D2 mm	E mm	S mm	轉動慣量 kg.m²	重量 kg
XL0	15	19000	6-16	18	50	30	30	13	1.5	0.00005	0.10
XL1	20	19000	6-19	25	66	40	32	16	2	0.00008	0.30
XL2	70	14000	8-24	30	78	55	40	18	2	0.0002	0.61
XL3	190	11800	10-28	35	90	65	48	20	2.5	0.0007	1.00
XL4	180	9500	12-38	45	114	80	66	24	3	0.002	2.08
XL5	530	8000	14-42	50	126	95	75	26	3	0.004	3.21
XL6	620	7100	15-18	56	140	105	85	28	3.5	0.006	4.41
XL7	820	6300	20-55	65	160	120	98	30	4	0.012	6.64
XL8	1250	5600	22-65	75	185	135	115	35	4.5	0.025	10.13
XL9	1950	4750	34-75	85	210	160	135	40	5	0.054	16.03
XL10	4800	3750	40-90	100	245	200	160	45	5.5	0.139	27.50
XL11	6800	3350	50-100	110	270	225	180	50	6	0.245	38.50
XL12	8000	3000	60-110	120	295	255	200	50	6	0.435	54.0
XL13	10000	2650	60-125	140	340	290	230	60	7	0.85	81.8
XL14	14500	2380	60-140	155	375	320	250	65	7.5	1.4	109.7
XL15	20000	2000	80-160	175	425	370	290	75	9	2.72	162.7
XL16	23500	1800	85-180	195	475	420	325	85	10.5	4.95	230.8

標記示例：
XL3型星型彈性聯軸器
主動端：Z型軸孔，B型鍵槽
軸孔直徑d=35mm,軸孔長度L=35
從動端：Y型軸孔，A型鍵槽
軸孔直徑d=30mm,軸孔長度L=32

標記方法：
XL3 ZB35*35/YA30*32

Rokee不僅生產加工國家標準的LX/XL型星形彈性聯軸器

還可以根據客戶的不同需求，為客戶提供非標LX/XL型星形彈性聯軸器定制服務
